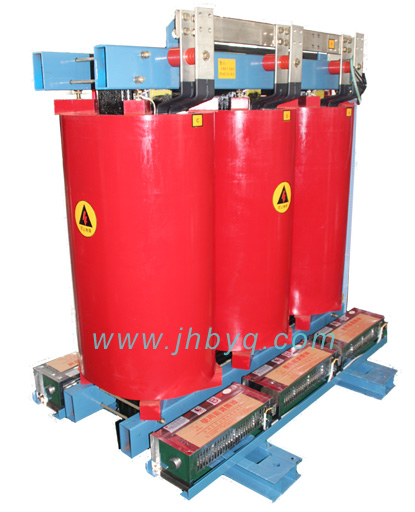

SC（B）系列带填料数脂绝缘变压器产品概述


精海变压器有限公司所生产的SC（B）系列带填料数脂绝缘干式变压器，是采用德国技术而生产的新一代干式变压器，该系统采用外循环高效薄膜脱气，计算机自动控制。在真空状态下浇注。加压漫参（3-5.5Kg/cm2）功能齐全。技术先进。

该产品生产技术软件采用德国公司全套技术。包括产品设计，材料选用、生产工艺。模具结构及树脂的配方等。经充分消化吸收后，分析比较，在严格把关的基础上选用原材料和配套件，持续改进不断创新，形成独特的产品结构和制造工艺上的核心技术，为用户提供更好更新的产品。

产品特点

1． 抗开裂性能好：由于采用高分子嫁接改性带填料树脂，和经硅烷化处理的玻纤增强材料，加上本公司独特的定向凝胶固化工艺，使线圈自上而下的定向凝胶固化。树脂自上而下的流动补缩。线圈内应力啸，固化物密度大，强度高，可经受冷热交变冲击，适应温度变化范围大，可以满足长期运行抗开裂的工要求，经得起聚冷聚热的考验。

2． 过负载能力强：与纯树脂浇注的变压器相比，带填料树脂由于含有石英粉填料，热容量大，导热系数高，变压器过载能力强（详见过载曲线图）。整机配有温控仪，监控三项低压绕组温度，并可根据用户要求配置风机，仅一步提高过载能力。

3． 环保安全性能好：线圈一次浇注成形，不打磨和涂漆，表面光滑。具有防潮耐气候好、阻燃、自熄，在高温燃烧下部产生有毒气体。可根据用户需要提供不同等级的防护外壳，防止人为意外事故的发生，适应范围更广。

4． 损耗低: 局部放电量低、噪声小、散热能力强、强迫风冷条件下可以150%额定负载运行。

5． 防潮性能好：可在100%温度下正常运行，停运后不经预干燥即可投入运行。

6． 免维护、安全简便、综合运行成本低。

7． 可靠性高：据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。


风冷装置

变压器冷却式一般采用自然空气冷却（AN）。此时，可连续输出额定容量，如果用户需要，可配置风冷系统，采取强迫空气冷却（AF），此时，变压器输出可超铭牌额定负载的50%，风机有测温仪表控制，自动启动与停机，保证变压器在额定负荷运行的情况下冷却效果不变。

变压器正常运行时，需要适合的通风量，一般变压器每1KW的损耗需要至少4㎡/min的通风量。因此，变压器安装在此地下室或其他通风条件的环境时，应考虑通风问题，使线圈得到最佳的冷却效果。

温控装置

变压器均装有温度过热保护装置，过热保护装置主要通过预埋在低压线圈内的PT热敏电阻实现变压器温度检测与控制。

该装置可提供如下功能：
变压器运行过程中巡回显示三相绕组温度值，超温报警、超温跳闸、声光警示、风机启动，风机过载保护及计算机接口。

铁芯

铁芯采用进口的高导磁优质晶粒取向冷轧硅钢片，45°全斜接缝。采用特殊的 拉板结构，芯柱采用绝缘带绑扎，表面采用特殊树脂涂覆以防潮防锈，有效地降低了空载损耗、空载电流。

夹持接触部全部用硅橡胶缓冲吸音，铁心表面涂覆专用漆。其整体噪声水平均低于国家标准10dB左右。

SC(B)10系列干式电力变压器
技术参数
产品
型号额定容量
(KVA)联结组标号额定电压
(KV)空载损耗(W)负载损耗(W)空载电流(%)阻抗电压(%)噪声(dB)重量(Kg)高压低压SC1030Yyn0

或

Dyn11

11

10.5

10

6.6

6.3

6

0.41907001.8440400502709901.8404408036013701.84056510040015501.84187012547018401.24395016054021201.245108020062025201.245123025072027500.846141031588034600.8471615SCB1040097039800.8472100500116048700.8472350630134058700.8472480630130059500.8472426800152069500.564728601000176081200.54733201250208096900.550385016002450117300.550452020003300144500.550529025004000172000.5506135

产品型号不带罩壳尺寸(mm)带罩壳尺寸(mm)长宽高A×B长宽高SCB10-25001800130020001070×1220210016002350SCB10-20001700130020001070×1220206016002250SCB10-16001650128019001070×1200204016002150SCB10-12501600120016001070×1120202015002000SCB10-10001600120014001070×1120199015001900SCB10-8001560110014001070×1020195015001750SCB10-630146010501400820×1050188014001650SCB10-500140010501400820×1000184014001650SCB10-400135010001350550×950178013001600SC10-31512508501300550×800162013001500SC10-25012508501200550×800158012001450SC10-20012008501150550×800154012001450SC10-16012007101150550×660150012001450SC10-12511807101000550×660146011001400SC10-10011207101000550×660140011001400SC10-801050600950550×550140010001200SC10-501020600900550×550140010001200SC10-30980600850550×550140010001200
