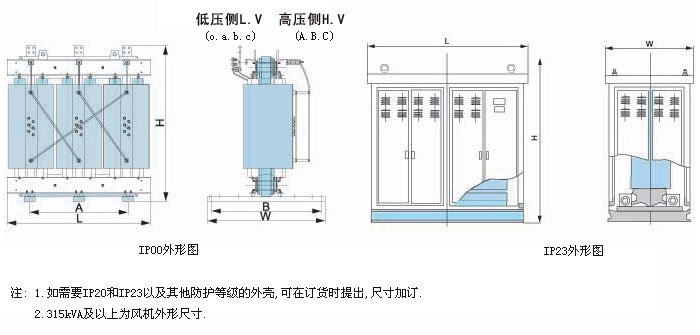

点击图片查看原图
CSCD、PSCD系列带填料薄绝缘环氧树脂浇注船用(海洋平台用)干式变压器(以下简称干变),是本公司最新环氧树脂浇注设备和软件技术生产的新一代船用变压器.该产品性能优良,质量可靠,系目前国内最新结构形式的船用变压器,达到了国际九十年代先进水平.
本公司自七十年代末就开始了生产干变,二十多年来,产品的发展经历了第一代厚绝缘结构---第二代---纯树脂薄绝缘结构---第三代带填料薄绝缘结构三个发展阶段.厚绝缘结构组抗开裂能力差,产品寿命短;纯树脂结构的产品阴燃性,局放水平,散热能力和机械强度等又相对比较差,而本公司生产的国际最先进和第三代带填料薄绝缘结构产品则克服了上述二种结构产品的缺陷,在产品的散热能力,阴燃特性,机械强度,抗短路能力,局放,噪声,外观,节能及使用寿命等方面均优于上两代产品,很快受到了广大客户的好评和欢迎.
该产品适用于舰船,海洋平台,各类重点工程,城市电网建设及各种特殊环境,在机场,船坞,码头,电厂,车站,工矿企业,电力通讯,科研机构,高层建筑,住宅小区,商务中心等场所已广泛使用.
技术规范
1.标准:GB6450 GB1094 GB/T10228 IEC60076
2.容量范围:50--10000KVA
3.分接范围:±5% 或 ±2*2.5% (或按用户需求)
4.电压等级:3--35KV
5.频率:50HZ 或60HZ
6.相数:三相或单相
7.联结组别:Yy0 Dynll (或按用户要求)
8.阻抗电压:标准阻抗(见性能参数)
9.冷却方式:自冷(AN)或风冷(AF)
10绝缘等级:F级或H级(或按用户要求)
11.绝缘水平
12.防护等级:IP00 IP20 IP22 IP23
13.使用条件
海拔高度:≤ 1000m
环境温度:≤ 45℃
相对温度:≤ 95%
有凝露,油雾,盐雾和霉菌的影响.
